示范工程级别：深圳市科技师范工程

获奖年度：2016年

颁奖单位：深圳建筑业协会

一、工程概况

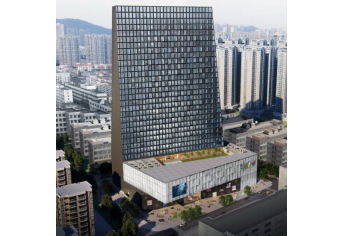

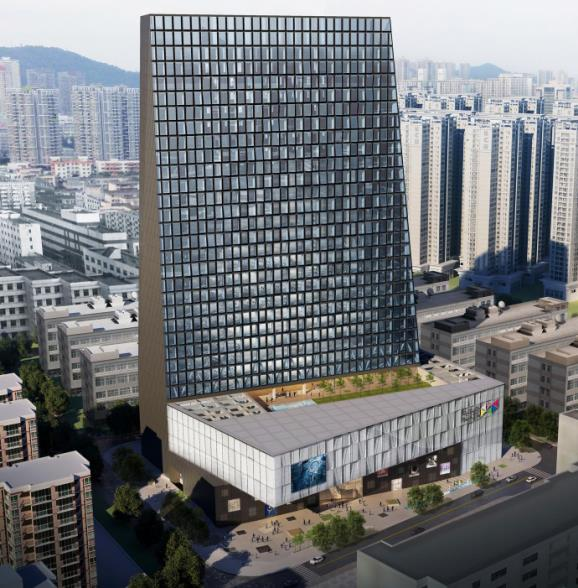

       金展珠宝广场总包工程位于深圳市罗湖区水贝一路和贝丽北路交叉口东北角，地下三层，地上二十七层，结构总高度119.150m，结构总宽度83m，塔楼宽度23.8m，结构总长度97m，塔楼高宽比为5.0，塔楼长宽比为3.15。地下三层为核6级一般人员掩蔽，平时为车库，地下二层为机械停车库，地下一层商业，一、二层为产业配套三层为产业生产用房，四、十七层为避难层，其余为产业研发用房，-3F、-2F抗震等级为三级，其余结构部位为二级抗震。

   1.工程建设概况

      工程名称：金展珠宝广场工程

      建设单位：深圳市一汽汽车有限公司

      设计单位：深圳中咨建筑设计有限公司； 深圳市都市实践设计有限公司

      监理单位：深圳科宇工程顾问有限公司

      质监单位：深圳地质建设工程公司

      施工单位：中国建筑第二工程局有限公司

      幕墙施工单位：广东爱德威建设（集团）股份有限公司

  2.工期

     开工日期为2014年4月，完工日期为2016年4月。

二、推广技术项目简介

    1、混凝土技术

    1.1  4.1 混凝土裂缝控制技术

           本工程地下室底板面标高-14.95m~-15.74m，板厚600mm~2200mm，混凝土等级C40，抗渗P10，底板混凝土用量约6054m3，属于大体积混凝土。项目部将科学合理地进行配合比设计；通过精心的施工组织浇筑顺序；准确计算每小时的所需混凝土量；保证运输的连续及机械的良好；降低混凝土入模温度；建立严格的温度控制监测措施，采用塑料薄膜加麻袋，及时浇水养护等以上措施控制混凝土裂缝。

    2、钢筋与预应力技术

    2.1 高强钢筋应用技术

          本工程的承台、墙柱、梁、板等全部采用HRB400级钢筋，HRB400钢筋总用量约9997吨，可大量减少结构用钢量，缩短了钢筋绑扎时间，提高了功效、缩短了工期，并大幅度的提高经济效益。

    3、大直径钢筋直螺纹机械连接技术

          本工程直径≥16mm的钢筋均采用直螺纹连接技术，实际使用80000个。相比于传统的钢筋接头连接技术而言，此项钢筋连接技术具有施工速度快、连接质量可靠且经济合理等优点。在施工过程中，对机械性能抽检合格率达到100%，全部满足Ⅰ级接头标准要求；施工现场场地要求低，可在工程中大力推广应用。

    4、深化设计技术

          本工程采用型钢与混凝土组合结构，主要由十字型、H型钢骨混凝土柱，H型钢骨梁组成，钢结构层段分布在地下室柱~塔楼十七层柱、转换桁架、裙楼柱。裙楼二层顶板至五层顶板设有悬挑钢桁架。本工程钢结构总量约为1950吨，深化设计拟采用Tecklal软件。

    5、钢与混凝土组合结构技术

          本工程采用型钢与混凝土组合结构，主要由十字型、H型钢骨混凝土柱，H型钢骨梁组成，钢结构层段分布在地下室柱~塔楼十七层柱、转换桁架、裙楼柱，型钢组合结构中使用的钢材总量约为750吨。劲性钢骨混凝土柱结构具有比纯混凝土柱结构可有效减小截面面积、增加建筑的空间利用率等优点，此技术已广泛应用到各类建筑、特别是高层、超高层建筑。

    6、高强度钢材应用技术

          本工程使用钢材均为低合金高强度钢材，牌号为Q345，钢结构总量约为1950吨，利用高强度钢材，有效的减少了钢材用量。

    7、管线综合布置技术

          本项目机电安装工程非常大，为了与土建专业密切配合，确保工程的施工质量，保证工程的顺利进行，机电安装采用管线布置综合平衡技术，对各层走廊的照明、动力、暖通、消防、通信、网络管线的布置采用综合平衡技术。该项技术的推行与应用，缩短了施工工期，通过采用综合图纸，解决了在保证功能情况下机电系统内部管线的标高和位置问题，避免了各安装专业施工阶段管线交叉产生冲突，减少了由于衔接不当而造成的返工浪费。

    8、金属矩形风管薄钢板法兰连接技术

          本工程中，空调通风及排烟系统风管均采用镀锌钢板，连接方式采用铝塑法兰连接，风管展开面积约为7700平米。

    9、预拌砂浆技术

          根据深圳市政府的相关规定，禁止在施工现场自行搅拌混凝土和砂浆。因此，本工程填充墙砌筑、抹灰、地面、屋面所用砂浆全部采用预拌砂浆，总用量约为2200m3。采用预拌砂浆不仅提高了砂浆的性能，同时减少了对环境的污染。

    10、工业废渣及（空心）砌块应用技术

          本工程内隔墙全部采用蒸压加气混凝土砌块，总用量约为1.14万方。蒸压加气混凝土砌块的单位体积重量是粘土砖的三分之一，保温性能是粘土砖的3-4倍，隔音性能是粘土砖的2倍，抗渗性能是粘土砖的一倍以上，耐火性能是钢筋混凝土的6-8倍，将创造良好的环境效益和社会效益。

    11、基坑施工监测技术

          本工程基坑深约为13.7~19.55米、周长约377米，采用排桩+预应力锚索支护型式。本工程基坑监测采用在围护结构上布设凸球面的钢制测钉作为位移监测点，使用全站仪对各点进行检测。在围护结构布设27个沉降与位移点，采用边角坐标法对结构进行位移观测及高程监测法进行沉降观测。

    12、远程监控管理工程远程验收技术

          施工现场远程监控管理及远程验收技术是利用远程数字视频监控系统和基于射频技术的非接触式技术或3G通信技术对工程施工情况及人员进出场情况进行实时监控，通过信息化手段实现对工程的监控和管理，通过视频信息随时了解和掌握工程进展，远程协调、指挥工作能够实现将施工现场的图像、语音通过Internet传输到任何能上网的地点，实现与现场完全同步、实时的图像效果。通过视频语音通信客户端软件，对工程项目进行远程验收和监控，并能实现将现场图像实时显示并储存起来。

    13、工程量自动计算施工技术

          在施工过程中，项目部利用了PKPM施工系列软件，进行外架设计、模板支撑体系的设计和方案自动编制，并利用3D建模功能对模板安装的细部节点进行立体建模优化施工细节；利用斯维尔软件进行工程量计算、清单计价。采用工程量自动计算技术，可进一步促进招标过程中工程量信息的公开化。这就从根本上消除了标底准确性和标底泄露所带来的负面影响，有利于公平竞争，避免工程招标中的弄虚作假、暗箱操作等不规范的招标行为，从而产生显著的社会效益。

    14、建设工程资源计划管理技术

          公司总部通过协同管理平台及其他相关管理平台，实现对工程资金、物资、人力资源等资源计划的信息化管理，项目部在源头录入财务、成本、物资、人力资源数据，有关数据以结构化的方式存储在系统中，保证了数据的真实性。平台可针对不同的角色进行授权，实现上级单位与项目部的实时对接，使项目采购、核算、合同签订、物资的出入库、现金收入和成本支出、人员招录与考核等数据能快速、准确、高效地传递，实现管理透明化和监控实时化，保证了项目的高效运行

    15、项目多方协同管理信息化技术

         公司总部建立了的协同管理平台，项目综合信息管理平台，实现信息化管理。使项目生产、进度、技术、质量、合同、成本、物资、机械设备、安全、环境、竣工资料、财务等管理方面的信息、快速、准确、高效地传递至分公司、局总部。

>

    16、智能门禁管理系统

         本工程施工现场进出点采用门禁管理系统，安装了两套闸机，实行一人一卡制。管理人员及工人的上下班考勤均采用门禁系统自动记录，不仅减少了人工的浪费，还对项目的管理提供有序的服务。

    17、空心楼盖施工技术

         本工程地下室顶板至三层顶板采用了空心楼盖，其中地下室顶板采用GBF竹芯，一层~三层顶板采用GBF蜂巢芯，应用面积约为1547平米。使用该技术可增加建筑物室内净高，节约混凝土和减轻了楼盖自重。

    18、悬挑钢结构吊装技术

         本工程为造型需要，裙房从第三层开始安装有悬挑结构，采用钢桁架结构，楼承板为压型钢板，最大悬挑长度为20m，桁架整体跨度达67m，由东西方向的7个小桁架与南边的1个大桁架构成，悬挑桁架钢结构总安装量共计约1200吨。
