杂志名称：《施工技术》

刊登期号：2016 Vol.45  No.16

作者：张满江红  张淼

[摘要]前海合作区为入驻企业建造的临时综合办公区——前海企业公馆采用钢框架结构，外挂预制装配式混凝土外墙板的形式，以满足快速建造的要求。钢框架柱采用焊接箱型截面、热轧或热成型方管，楼层梁采用热轧H型钢，楼板采用钢-混凝土压型钢板组合楼盖，PC板采用C30混凝土预制，直接以清水混凝土表面效果作为外饰面。本文结合前海企业公馆工程的应用实例，对预制装配式混凝土外墙的设计方案和吊装工艺进行阐述，为其他类似工程提供了思路和施工方法的借鉴。

[关键词]钢框架 制装配式混凝土墙板 设计方案 吊装工艺

1、项目概况

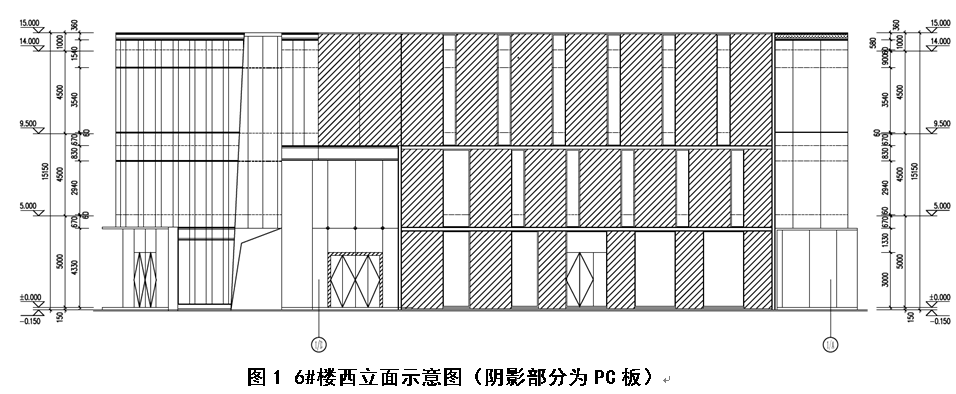

     前海企业公馆位于深圳市南山区前海深港合作区，工程主要包含30栋企业公馆，1栋特区馆，总占地面积约10万㎡，总建筑面积约6.6万㎡。由于深圳前海深港合作区基础设施建设正在展开，没有写字楼提供给入驻企业使用，为满足企业进驻前海合作区办公的迫切需求，前海管理局为进驻前海合作区的企业建造临时综合办公区——前海企业公馆。前海企业公馆建筑寿命为10年，该项目采用高效、绿色、低碳、可持续的建造模式，将打造成未来前海国际一流的工作方式和生活方式的“体验区”。为满足快速建造的要求，建筑采用钢框架结构，外挂预制装配式混凝土外墙板（后简称为PC板）的形式。

2、钢框架装配预制墙板设计方案

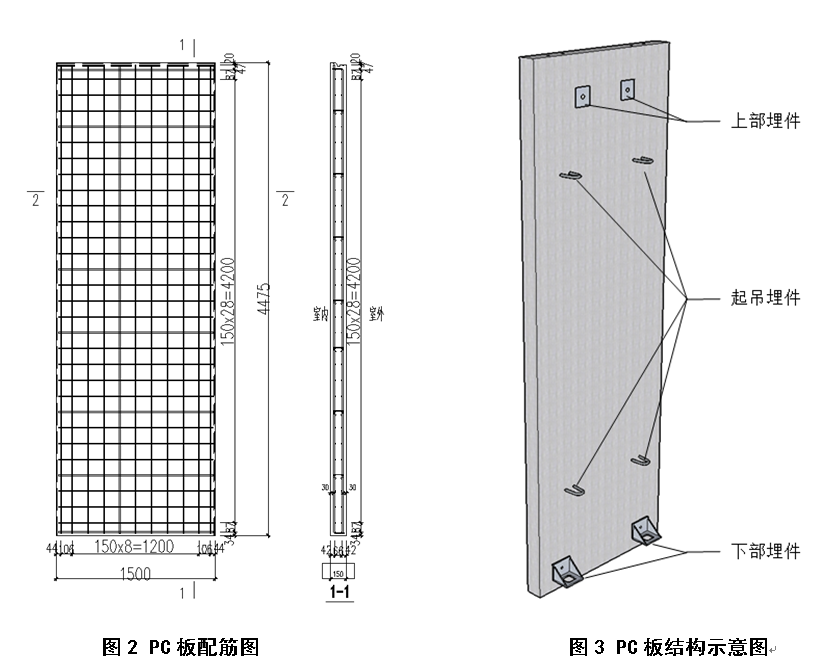

      本工程为钢框架结构，楼板采用钢-混凝土压型钢板组合楼盖，其中楼层梁采用热轧H型钢，钢框架柱采用焊接箱型截面、热轧或热成型方管，组合楼板采用闭口型压型钢板。本工程包含14栋钢框架结构外挂PC板的单体，PC板总数量为268块，总面积约为2900㎡，PC板采用C30混凝土预制，内部钢筋采用双层双向的直径为8mm的HRB400级钢筋，钢筋间距150mm。在PC板安装完成后，不需要做任何外饰面，直接以PC板的清水混凝土表面效果作为外饰面。PC板结构示意图如下：

      在钢框架结构外挂PC墙板的结构设计中需要解决的主要问题是PC板与结构的连接，包括PC板与基础梁的连接、PC板上部埋件与钢梁的连接及PC板下部埋件与钢梁的连接。根据结构的受力性能和施工条件，并保证结构的整体性进行设计，最终确定PC板下部埋件与结构采用焊接连接，PC板上部埋件与结构采用螺栓连接。

2.1 PC板与基础梁的连接

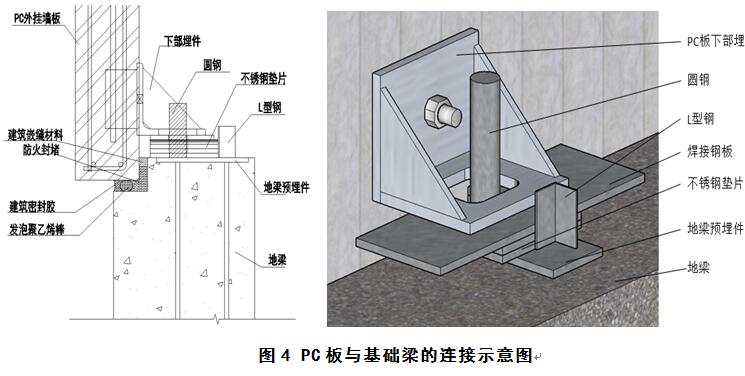

      PC板下部埋件与基础梁通过焊接钢板进行焊接固定，其中地梁预埋件根据图纸位置，固定在地梁上，L型钢用于固定焊接钢板及不锈钢垫片，与地梁预埋件、焊接钢板、不锈钢垫片焊接，圆钢焊接于地梁预埋件上，便于PC板安装固定，示意图如下：
