示范工程级别：深圳市新技术应用示范工程

获奖年度：2013年

颁奖单位：深圳市建设局

一、工程概况：

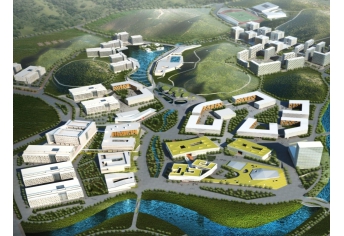

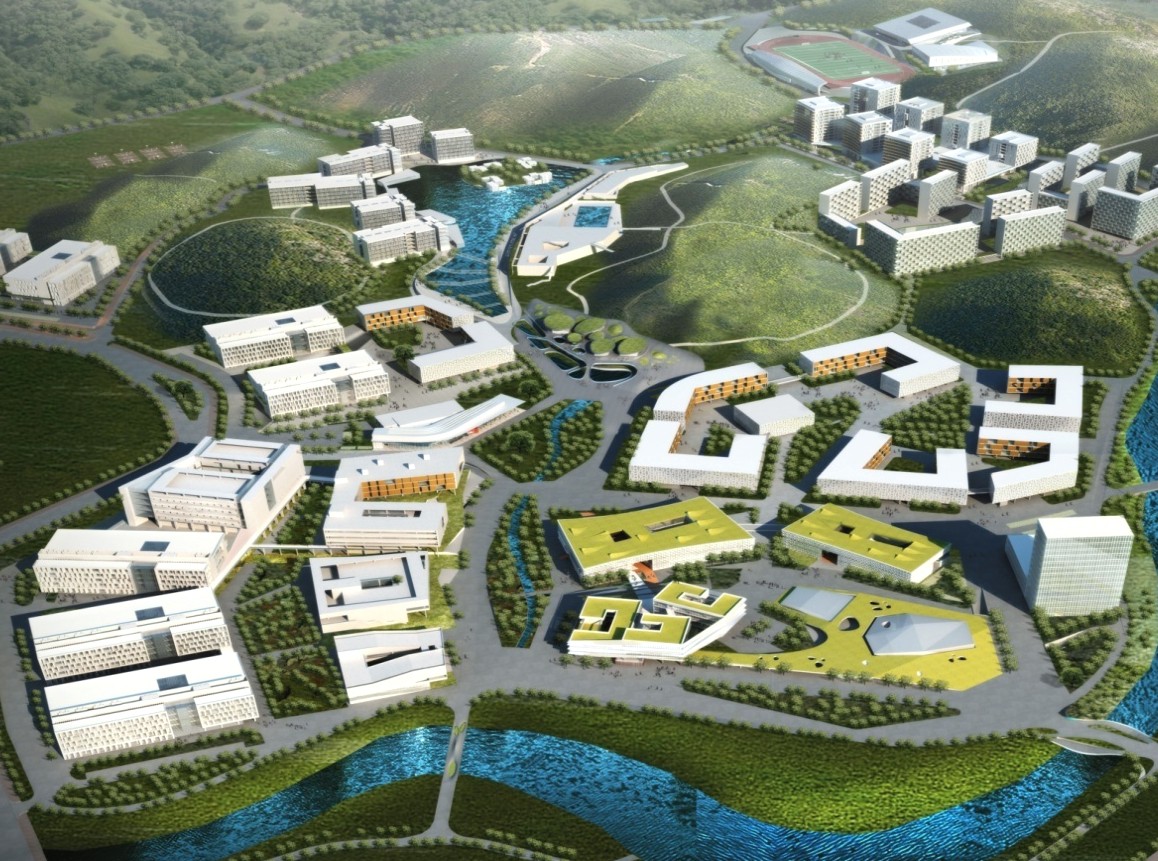

      该项目位于深圳市南山区西丽大学城，我司承建的南方科技大学校区建设工程一期Ⅲ标段占地面积130000㎡，建筑面积约90000㎡，承包范围包括7栋单体建筑，分别是科研实验楼、公共教学与基础实验楼、检测中心、素质教育中心，实验楼A、行政办公楼、信息中心。以及承包场地范围内室外工程、景观工程。

 1、工程建设概况

        建设单位：深圳市建筑工务署

        设计单位：深圳市岩土综合勘察设计有限公司、深圳大学设计研究院、深圳市筑博工程设计有限公司、深圳市建筑科学研究院

        监理单位：深圳市中海建设监理有限公司

        施工单位：中国建筑第二工程局有限公司

2、工程设计概况

       基础结构形式：筏板基础、桩基础、独立基础

       主体结构形式：现浇钢筋混凝土框架- 剪力墙结构

3、工期

       开工日期为2011年2月，完工日期为2013年7月20日。

4、质量目标

    深圳市优质结构工程奖

二、推广技术项目简介
1、 地基基础和地下空间技术

1.1 复合土钉墙支护技术

      复合土钉墙是将普通土钉墙与一种或几种构件有机组合成的复合支护体系，构成要素主要有土钉（钢筋土钉或钢管土钉），预应力锚杆（索），截水帷幕，微型桩，挂网喷射混凝土面层，原位土体等。本工程中5栋单体采用复合土钉墙支护技术，分别是：实验楼A、行政办公楼、信息中心、科研实验楼、公共教学与基础实验楼。

1.1.1 复合土钉墙支护的基本原理
      （1）截水帷幕：截水同时兼作支挡结构并形成垂直开挖面，其支挡效果是通过具有一定厚度和强度的帷幕的抗剪作用而产生的。
      （2）喷射混凝土及土钉：起到对土体的加固作用、封闭作用和局部稳定作用。
1.1.2 针对场地的特点，支护结构分别采用“坡率法”和与土钉墙相结合的方法进行支护。其典型剖面图如下：



2、混凝土技术
2.1  纤维混凝土技术

      纤维混凝土是指掺加乱向分布的短钢纤维或合成纤维作为增强材料的混凝土，钢纤维的掺入能显著提高混凝土的抗拉强度、抗弯强度、抗疲劳特性及耐久性；合成纤维的渗入可提高混凝土韧性,特别是可以阻断混凝土内部毛细管通道，因而减少混凝土暴露面的水分蒸发，大大减少混凝土塑性裂缝和干缩裂缝。

      本工程中，实验楼A与行政办公楼地下室外墙采用纤维混凝土技术。较普通混凝土相比，纤维混凝土有一系列优越的物理和力学性能。在混凝土中掺入适量钢纤维七抗拉强度提高25%~50%，抗弯强度提高40%~80%，抗剪强度提高50%~100%。在通常的纤维掺量下，冲击抗压韧性可提高2~7倍，冲击抗弯、抗拉等韧性可提高几倍到几十倍，并且收缩值较普通混凝土降低7%~9%。
2.2 混凝土裂缝控制技术
      本工程实验楼A、科研试验、公共教学与基础实验楼三栋单体底板相连，-1F底板面标高-5.4m，板厚600mm，C30砼，抗渗等级P10；底板混凝土用量约3200m3，属大体积混凝土。项目部科学合理地进行配合比设计；通过精心的施工组织浇筑顺序；准确计算每小时的所需砼量；保证运输的连续及机械的良好；降低砼入模温度；建立严格的温度控制监测措施，采用塑料薄膜加麻袋，及时浇水养护等以上措施控制混凝土裂缝。

3、钢筋与预应力技术

3.1 高强钢筋的应用技术

      本工程直径≥25mm的梁柱钢筋全部采用HRB400级钢筋。在工程实践中，采用1吨400级钢筋相当于1.2吨335级钢筋，综合考虑本工程结构构造要求，使用高强钢筋可节省约15%的钢材。从全社会角度，可缓解原材料生产、加工、交通运输、电力供应等行业的压力，同时减少了对环境的污染。

3.2 大直径钢筋直螺纹连接技术

      本工程直径≥22mm的钢筋均采用直螺纹套筒连接。此项钢筋连接技术具有施工速度快、连接质量可靠且经济合理等优点。采用此项技术，较钢筋绑扎接头节省钢筋。

4、机电安装工程技术
4.1 管线综合布置技术
      本工程运用BIM技术，在施工前模拟机电安装工程施工完成后的管线排布情况，在施工中各专业之间设备管线的位置冲突和标高重叠，极大的缓解了管线交叉、冲突的情况。不仅可以控制各专业和分包的施工工序，减少返工，机电工程的施工质量和成本也得到了有效保证。

4.2 金属矩形风管薄钢板法兰连接技术

      本工程风管全部采用金属矩形风管薄钢板，组合式法兰连接，合计7600㎡风管使用了该技术。

4.3 变风量空调技术

      本项目在信息中心单体应用了变风量空调技术。变风量空调是指，在送风温度不变的条件下，通过改变风量的办法来适应负荷变化。而风量的变化是通过专用的变风量末端装置来实现的。变风量技术的基本原理很简单，就是通过改变送入房间的风量来满足室内变化的负荷。由于空调系统大部分时间在部分负荷下运行，所以，风量的减少带来了风机能耗的降低。在同一空调系统中，各空调区域内设置变风量末端送风装置，可以根据区域需求，调节所需风量，满足不同温度控制需要，节省运行费用。
5、钢结构技术

5.1 钢与混凝土组合结构技术

      钢与混凝土组合结构是指钢（钢筋和型钢）与混凝土组成一个结构或者构件而共同工作的结构。本工程中信息中心、实验楼A均应用了型钢梁、型钢柱、钢骨柱。组合结构充分发挥了钢材与混凝土各自的自身特点和优势，取长补短，组合结构在强度、刚度和延性等方面都比一般的钢筋混凝土结构要好。两种不同性能的材料组合成一体发挥各自的长处，其关键在于“组合”，依靠两种材料的可靠连接，有效地传递混凝土与钢材之间的剪力，使混凝土与钢材结合成整体，共同工作。

6、绿色施工技术

6.1 基坑施工封闭降水技术

      基坑封闭降水是指在基坑周边采用增加渗透系数较小的封闭结构，从而有效组织地下水向基坑内部渗流，在抽取开挖范围内的少量地下水的地下水控制措施。本工程科研实验楼、公共教学与基础实验楼、行政办公楼、实验楼A、信息中心均采用混凝土搅拌桩形成止水帷幕，有效地阻截基坑侧壁及基坑底面的地下水流入基坑。此项技术使得抽水量显著降低，对周边环境不产生影响，不污染周边水源，止水系统配合支护体系一起设计降低了工程造价。

6.2 预拌砂浆技术

      根据深圳市政府的相关规定，禁止在施工现场自行搅拌混凝土和砂浆。因此，本工程填充墙砌筑、抹灰、地面、屋面所用砂浆全部采用预拌砂浆，不仅提高了砂浆的性能，同时减少了对环境的污染。

7、防水技术

7.1  聚氨酯防水涂料施工技术

      本工程中，各单体屋面以及含有地下室单体的地下室底板均采用了聚氨酯防水涂料施工技术。聚氨酯防水涂料较防水卷材相比具有很多优点，如：涂膜致密、无接缝、整体性强，在任何复杂的几面均易施工。聚氨酯防水涂层具有优良的抗渗性、弹性及低温柔性并且具有良好的耐腐蚀性能。

8、抗震与加固改造技术

8.1 深基坑施工监测技术

    本工程基坑检测在围护结构上布设凸球面的钢制测钉作为位移监测点，使用全站仪定期对各点进行监测；在维护结构布设沉降观测点，利用高程检测的方法对围护结构进行沉降监测；在项目北、南、东三侧的建筑物上布设沉降观测点以了解临近建筑物的沉降。

9、其他技术

9.1 太阳能与建筑一体化应用技术

      本项目行政办公楼应用了太阳能与建筑一体化应用技术，行政办公楼总建筑面积约10326.94m2，其中，计容建筑面积约5962.9m2，架空核增建筑面积为1556.84m2。地下室建筑面积为2807.20m2，按单位建筑面积每年耗电103.42kWh/m2计算，建筑年耗电量约1068012.13kWh。

行政办公楼在四层屋面设置太阳能光伏发电系统，系统设备容量约52.65kW，预计年产电量约5.26万kWh。经计算，项目可再生能源发电量占建筑用电量的比例达到约4.92%。

9.2 建筑外遮阳技术

      行政办公楼沿建筑轮廓设置了穿孔铝板外遮阳。此外，为保证东西两侧遮阳效果，本项目在2~3层东西两侧外窗采用中空百叶可调外遮阳，外遮阳系数可低至0.2。

10、信息化应用技术

10.1 工程量自动计算技术

      项目商务计算工程量主要借助于广联达与斯维尔软件。在建模之后，能快速识别出轴网、柱、梁、墙、门窗、柱钢筋、梁钢筋、墙钢筋、板钢筋。在进行单体外架计算时，方案编制人员借助品茗软件对搭设外架所需钢管工程量进行了分析计算。借助工程量自动计算技术，大大节约了工作时间，也使得所需工程量计算的更为准确。

10.2 项目多方协同管理信息化技术

      公司总部建立了的协同管理平台，项目综合信息管理平台，实现信息化管理。使项目生产、进度、技术、质量、合同、成本、物资、机械设备、安全、环境、竣工资料、财务等管理方面的信息、快速、准确、高效地传递。

三、经济效益和社会效益

1、经济效益

      HRB400级钢筋的应用减少了结构用钢量，缩短了钢筋的绑扎时间，节约了成本。

2、社会效益

       南方科技大学校区建设工程设计的科技含量较高，合同工期要求紧。我局以相当的技术实力和高水平的综合管理能力，以及强大的土建工程和钢结构工程的施工力量，突破重重困难，顺利完成本工程，为我局赢得了业主好评和政府建设监督部门的信任。
