示范工程级别：省部级科技示范工程

获奖年度：2012年

颁奖单位：广东省建设局

一、工程概况：

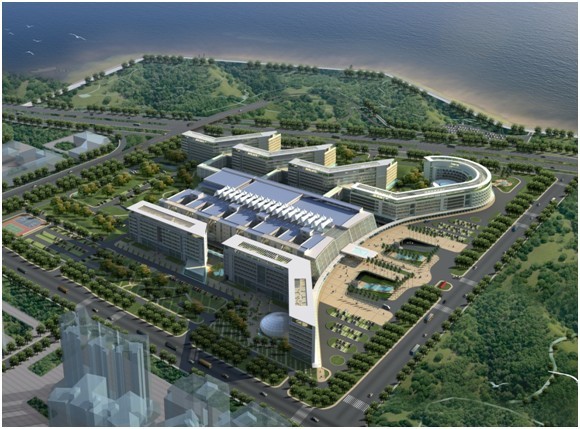

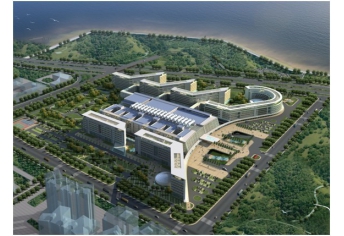

        深圳市滨海医院工程位于南山区红树林西北的深圳湾填海区16号地块，北侧为白石路，东侧为华侨城东路，南侧为滨海大道，西侧为海园一路，占地19.2万平方米，建筑面积约为35.2万平方米，其中地上建筑面积23.0万平方米，地下一层建筑面积8.43万平方米，地下二层建筑面积约4.65万平方米，病床数为2000张的特大型综合医院，共分四个标段发包，其中Ⅱ标段由中国建筑第二工程局有限公司承建。滨海医院Ⅱ标段的主体工程为特需诊疗中心建筑，建筑物地上五层，地下二层，总建筑面积约64023.82㎡，其中地下建筑面积28409.65㎡，地上建筑面积35614㎡，建筑高度20.8m。本工程结构层高分别为地下二层层高5.00米，地下一层层高6.00米，一层层高5.60米，二层至四层层高3.80米，五层层高4.00米。本建筑结构由圆弧和直线两种形式对接而成，结构平面变化大，层次分明，里面效果丰富。

 1、工程建设概况

        建设单位：深圳市建筑工务署

        设计单位：深圳市建筑设计总院有限公司

        监理单位：中咨工程建设监理公司

        施工单位：中国建筑第二工程局有限公司

2、工程设计概况

       基础结构形式：桩基基础

       主体结构形式：钢筋混凝土框架结构

3、工期

       开工日期为2009年4月，完工日期为2011年5月31日，合同工期791天。

4、质量目标

      深圳市滨海医院作为市重点医院项目，工程质量管理目标要求极高，要求获得鲁班奖\国家优质工程奖。

截止目前深圳滨海医院项目已经获得了：2010年深圳市优质结构工程奖、2012年下半年深圳市优质工程奖（已通过验收）。

二、推广技术项目简介

1、 地基基础和地下空间技术

1.1 复合土钉墙支护技术

      根据本工程现场基坑的特点结合周边环境因素，本工程西侧仅有一层地下室部分的基坑支护采用复合土钉墙支护技术。

1.2 预应力锚杆施工技术

      根据本工程现场基坑的特点结合周边环境因素，本工程南侧、圆弧段有两层地下室部分的基坑支护采用灌注桩、预应力锚杆复合支护技术。

1.3 高边坡防护技术

     本工程基坑深度11.1m，采用两段式基坑支护方式：7m以上部分采用1:1放坡，然后挂网喷射混凝土以防护边坡；7m以下部分为桩-锚支护相结合的支护方式，采用冲孔灌注桩联合设置两道预应力锚杆。

2、高性能混凝土技术

2.1 混凝土裂缝防治技术

      本工程位于红树林填海区，地下水位高，且地下水量大；并且地下室结构超长，剪力墙总长将近400余米并伴随有弧形剪力墙；故地下室外墙的防渗、防裂至关重要。项目部通过优化混凝土配合比、在混凝土中添加UEA膨胀剂，降低混凝土水灰比（控制在0.5左右），减少混凝土裂缝的产生，并且加入了10%硅粉，不仅能够提高混凝土的强度，同时由于硅粉的填充特性大大提高了混凝土的抗渗性；要求地下室外墙带模养护14d，采用无粘结预应力抗裂技术作为抗裂措施。

2.2 混凝土耐久性技术

2.3 清水混凝土技术

     考虑到，本工程设计中要求地上结构中大部分柱子在装修时直接包裹装饰板材，不必做抹灰，为提高混凝土的表观质量，本工程地上结构中所有柱子均要求达到清水混凝土的标准。清水混凝土施工作为一项综合施工技术，要从测量放线、钢筋、模板、混凝土及成品保护五个环节，采取相应施工技术措施，在整个主体施工过程中，要保证各道工序施工的连续一致性，达到内实外美的清水混凝土效果。

3、高效钢筋与预应力技术

3.1 HRB400级钢筋的应用技术

      本工程直径≥18mm的梁柱钢筋全部采用HRB400级钢筋，可大大减少结构用钢量，缩短了钢筋绑扎时间，提高了功效、缩短了工期，并大幅度的提高经济效益。

3.2 冷轧带肋钢筋焊接网

      本工程2层以上楼板和屋面板中，钢筋全部采用冷轧带肋钢筋焊接网。在保证板钢筋强度的前提下，在使用该技术好处如下：1施工速度快，节省劳动力；2按块提前下料，施工周期短；3材质轻，运输方便；4节省钢材。

3.3 粗直径钢筋直螺纹机械连接技术

      本工程直径≥18mm的钢筋均采用剥肋滚压直螺纹连接，局部端头采用正反丝套筒连接，局部铺以带肋钢筋套筒挤压连接技术。相比于传统的钢筋接头连接技术而言，此项钢筋连接技术具有施工速度快、连接质量可靠且经济合理等优点。在施工过程中，对机械性能抽检合格率达到100%，全部满足Ⅰ级接头标准要求；施工现场场地要求低，可在攻城战大力推广应用。

3.4 无粘结预应力成套技术

      本工程地下室部分梁板跨度大（梁大部分跨度为8m，局部大于10m）且地下室剪力墙为弧形墙体，因此剪力墙及零米层板均抗裂预应力采用无粘结预应力成套技术。无粘结预应力技术应用与大跨度梁及零米层板主要目的是抵消大跨度梁板成型后的弯曲应力和挠度变形，提高梁板的寿命，并减少大跨度梁板裂缝的产生。地下室弧形墙内采用无粘结预应力技术主要针对互相墙体开裂的考虑。利用无粘结预应力钢筋抵消钢筋混凝土内弯曲应力的特性，横向布置无粘结预应力钢筋可有效抵消弧形剪力墙内不均匀应力，大大降低了混凝土裂缝的产生，提供混凝土强度和粘接性，保证混凝土耐久度。

4、新型模板及脚手架应用技术；

4.1 清水混凝土施工作为一项综合施工技术，要从测量放线、钢筋、模板、混凝土及成品保护五个环节，采取相应施工技术措施。在整个主体施工过程中，柱模板采用黑模板，该种模板整体刚度好，板缝拼接严密，浇筑后的墙体表面光滑平整无错台，混凝土外观好。

4.2 碗扣式脚手架应用技术

      本工程模板支撑系统全部采用碗扣式脚手架，本工程地下室层高分别为5m和6m，地上部分一层5.6m，二至五层3.8m，均在碗扣式脚手架搭设标准杆件长度可控范围内。碗扣式脚手架具有搭拆速度快、周转简便、间距控制容易、安全性能高等特点。十分适合本工程，单层面积大、分区多的特点，可以大大提高脚手架的周转速度，缩短施工期。

4.3 悬挑式脚手架应用技术

5、钢结构技术；

5.1 厚钢板焊接技术

      本工程屋面穹顶为钢结构，采用工厂统一生产和现场拼装的模式。穹顶支座钢板厚度达到30mm，全部采用熔透焊，均为二级焊缝。为保证焊接质量，焊接时采用低氢型焊条，选择合适的预热温度与焊后热控制，并严格控制焊接顺序。

5.2 钢结构的防火防腐技术

      本工程屋面钢结构穹顶采用超薄型防火涂料，耐火极限1.0小时。

6、安装工程应用技术；

6.1 金属矩形风管薄钢板法兰连接技术

      本工程金属矩形风管全部采用薄钢板法兰连接技术。

6.2 管线布置综合平衡技术

      本工程多次采用管线布置综合平衡技术对四个标段综合管线图进行优化，已提高管线布置的合理性。

6.3 火灾自动报警及联动系统

6.4 电源防雷与接地系统

7、建筑节能和环保应用技术；

7.1 新型墙体材料应用技术及施工技术

      本工程填充墙全部采用蒸压加气混凝土砌块砌筑。为节约资源，积极推广应用混凝土多孔砖、加气混凝土砌块，不断提高砌体建筑的保温隔热性能，切实解决墙体“渗、漏、裂”等工艺与技术问题。

7.2 节能型门窗应用技术

      本工程为提高建筑节能环保指标，对外门窗、幕墙均采用新型节能型门窗。

7.3 预拌砂浆技术

      根据深圳市政府的相关规定，禁止在施工现场自行搅拌混凝土和砂浆。因此，本工程填充墙砌筑、抹灰、地面、屋面所用砂浆全部采用预拌砂浆，不仅提高了砂浆的性能，同时减少了对环境的污染。

8、建筑防水新技术

8.1 高聚物改性沥青防水卷材应用技术

8.2 自粘型橡胶沥青防水卷材

      本工程地下室防水采用混凝土自防水+两层3.0mm厚自粘型橡胶沥青防水卷材。滨海医院地处深圳湾填海区，地下水含氟量高，腐蚀性大，水位高等特点，特别优化了地下水抗渗混凝土配合比，同时采用两道防水卷材的方式进行防水工程处理。

8.3 建筑防水涂料

      本工程室内防水采用混凝土自防水+两道2厚聚氨酯涂膜防水层。

9、施工过程监测和控制技术；

9.1 施工控制网建立技术

      本工程分为四个标段，由四家单位建立共同施工测量控制网，以减小交叉部位测量误差。

9.2 施工放样技术

     本工程轴线定位复杂，两种轴线体系相互斜交布置，分为垂直轴线体系、斜向交叉轴线体系、且与相邻标段楼层交叉多，故施工测量技术难度大。项目部将使用全站仪和测距仪等先进的测量仪器，完成施工放样工作。

9.3 深基坑工程监测和控制

      施工过程中对基坑支护沉降情况进行定期观测，并采取相应措施进行加固和控制。

10、建筑企业管理信息化技术

10.1 工具类技术

       在施工过程中，项目部利用了PKPM施工系列软件，进行外架设计、模板支撑体系的设计和方案自动编制，并利用3D建模功能对模板安装的细部节点进行立体建模优化施工细节；利用斯维尔软件进行工程量清单计价；利用设计图纸现场CAD放样。

10.2 管理信息化技术

       公司总部建立了的协同管理平台，项目综合信息管理平台，实现信息化管理。使项目生产、进度、技术、质量、合同、成本、物资、机械设备、安全、环境、竣工资料、财务等管理方面的信息、快速、准确、高效地传递。

11、其它新技术：

11.1 通信网络系统
       深圳滨海医院项目作为大型综合性医院，科室多、分类杂、科室之间的通信沟通联系困难，采用通信网络系统可以减少沟通之间的障碍和事件时间，有效的降低人力资源消耗，提高医院工作效率。

11.2 建筑设备监控系统

      深圳滨海医院项目作为大型综合性医院，设备系统繁多：如1）综合布线系统，2）楼宇自控系统，3）综合安防系统，4）多功能会议系统，5）有线电视及卫星电视系统，6）信息显示和查询系统，7）医用物流小车系统，8）护理呼叫系统，9）空调系统等。因此对建筑设备的监控是建筑使用维护过程的一个很重要的部分，配备建筑设备监控系统将大大提高设备检查效率、降低人力消耗，有效发现设备故障，减少设备故障排查时间，大大降低因设备故障造成的损失。

11.3 安全防范系统

        深圳滨海医院项目作为大型综合性医院，医院的安全防范将成为一个重大课题，在配备了安全防范系统后，对主要出入口及重要设备及工作区域进行监控，且具备主动报警功能，有效防止因外部因素对医院正常运行的干扰，同时大大的保护了就医人员的财产及生命安全。

11.4 智能化系统集成

        深圳滨海医院项目作为大型综合性医院，为便于使用管理，弱电专业需将各办公房间联系在一起，通过智能化集成系统来便于沟通和管理，达到办公的流畅和快捷，节省人力物力。

三、经济效益和社会效益：

       该项目HRB400高强度钢筋网的使用，大大降低了结构整体用钢量，缩短了钢筋吊装、绑扎时间，节约了成本。根据以往经验，凡是使用扣件式钢管架的工程，完工后统计结构显示，扣件丢失量相当大，而碗扣式钢管脚手架不使用扣件，也就不存在扣件丢失的情况，另外碗扣式钢管不会出现扣件滑丝的情况，维修费用少，因此本工程使用碗扣式钢管脚手架为我项目节约的相当可观的成本。

       深圳滨海医院作为深圳市重点民生工程，从工程设计的技术含量到施工质量的要求均是很高的。我局以相当的技术实力和高水平的综合管理能力，以及强大的土建工程施工实力，突破重重困难，不但使得滨海医院作为了2009年鲁班奖观摩工地，并且得到了业内专家的一致好评。
